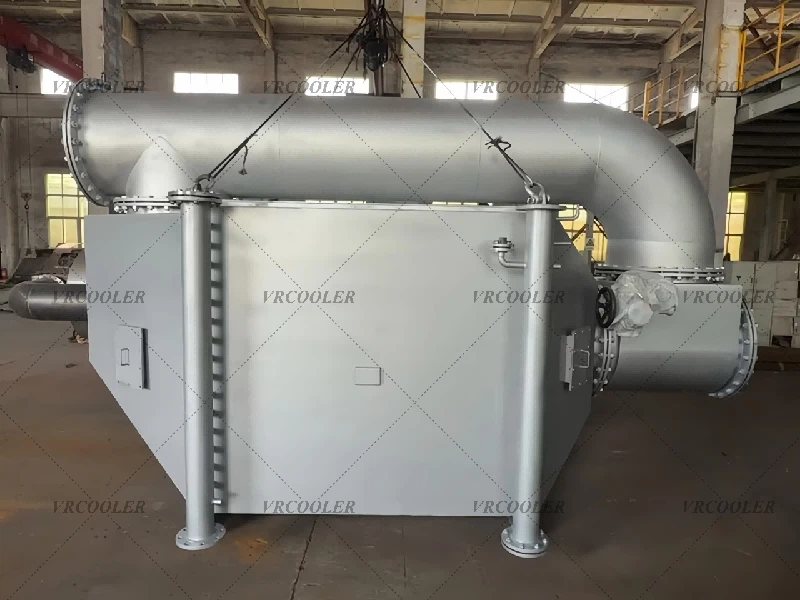

เครื่องแลกเปลี่ยนพลังงานหม้อไอน้ำสำหรับโรงพิมพ์

1, จุดปวดของต้นทุนคลื่นความร้อนในหม้อไอน้ำของโรงงานพิมพ์จำเป็นต้องได้รับการแก้ไขอย่างเร่งด่วน
ในกระบวนการผลิตของโรงงานการพิมพ์ หม้อไอน้ำมีหน้าที่หลักสามประการ: การจัดหาลมร้อนที่อุณหภูมิสูง-สำหรับเตาอบของอุปกรณ์หลัก เช่น เครื่องพิมพ์แบบกราเวียร์และเครื่องเคลือบบัตรแบบแห้ง เพื่อให้มั่นใจว่าหมึกจะแห้งอย่างรวดเร็วและมีคุณภาพในการพิมพ์ ให้ความร้อนสำหรับโรงพิมพ์และคลังสินค้าวัตถุดิบ โดยเฉพาะอย่างยิ่งเพื่อรักษาอุณหภูมิสภาพแวดล้อมการผลิตที่มั่นคงในช่วงฤดูที่มีอุณหภูมิต่ำ จัดเตรียมไอน้ำหรือน้ำร้อนสำหรับกระบวนการเสริม เช่น การทำความสะอาดอุปกรณ์และการเจือจางหมึก
อย่างไรก็ตาม โรงงานการพิมพ์ส่วนใหญ่มักประสบกับต้นทุนคลื่นความร้อนที่สำคัญระหว่างการใช้หม้อไอน้ำ ตามข้อมูลการวิจัยอุตสาหกรรม ความร้อนทิ้งจากก๊าซไอเสียของหม้อไอน้ำคิดเป็นสัดส่วนมากกว่า 40% ของการปล่อยความร้อนทิ้งทั้งหมดจากโรงพิมพ์ โรงงานพิมพ์ขนาดกลาง-สามารถสร้างความร้อนเหลือทิ้งจากหม้อไอน้ำได้สูงสุดถึง 2,000 กิโลวัตต์ชั่วโมงต่อชั่วโมง หากไม่ฟื้นตัว การสูญเสียพลังงานประจำปีจะมหาศาล ในเวลาเดียวกัน การปล่อยก๊าซไอเสียที่อุณหภูมิสูง-โดยตรงอาจทำให้เกิดอันตรายที่ซ่อนอยู่หลายประการ เช่น ซัลเฟอร์ไดออกไซด์ ไนโตรเจนออกไซด์ ฝุ่น และส่วนประกอบอื่นๆ ในก๊าซไอเสียสามารถกัดกร่อนอุปกรณ์ของปล่องควันได้ และการปล่อยก๊าซโดยตรงไม่เป็นไปตามมาตรฐานการปล่อยมลพิษต่อสิ่งแวดล้อม ห้องอบแห้งก่อให้เกิดแรงดันลบเนื่องจากการปล่อยไอเสียที่อุณหภูมิสูง- และอากาศที่อุณหภูมิห้องจำนวนมากถูกเติมเข้าไป ซึ่งจะเป็นการเพิ่มภาระการใช้พลังงานของหม้อไอน้ำ และก่อให้เกิดวงจรอุบาทว์ของ "การสูญเสียพลังงานที่มีต้นทุนสูง"

2. ตรรกะการทำงานหลักของเครื่องแลกเปลี่ยนความร้อนแบบนำความร้อนกลับมาใช้หม้อไอน้ำ หน้าที่หลักของเครื่องแลกเปลี่ยนความร้อนแบบนำความร้อนกลับมาใช้หม้อไอน้ำคือการ "จับ" และนำพลังงานความร้อนเกรดต่ำ-จากก๊าซไอเสียของหม้อไอน้ำกลับมาใช้ใหม่ โดยอาศัยหลักการแลกเปลี่ยนความร้อนทางกายภาพ เพื่อให้ได้-วงจรพลังงานแบบลูปปิด กระบวนการทำงานส่วนใหญ่ประกอบด้วยสามขั้นตอน: ขั้นแรก ก๊าซไอเสียอุณหภูมิสูง-จะเข้าสู่ตัวแลกเปลี่ยนความร้อนผ่านทางปล่องควัน องค์ประกอบการแลกเปลี่ยนความร้อนภายในตัวแลกเปลี่ยนความร้อน (เช่น ท่อความร้อน, ท่อแบบครีบ, ตัวแลกเปลี่ยนความร้อนแบบแผ่น ฯลฯ) จะสัมผัสกับก๊าซหุงต้มอย่างเต็มที่ และดูดซับความร้อนได้อย่างรวดเร็ว ประการที่สอง ตัวกลางแลกเปลี่ยนความร้อน (โดยปกติคือน้ำ อากาศ หรือน้ำมันให้ความร้อน) จะไหลเวียนภายในตัวแลกเปลี่ยนความร้อน โดยถ่ายเทความร้อนที่ดูดซับไปยังสถานการณ์การใช้งานที่กำหนดไว้ล่วงหน้า ในที่สุด ก๊าซไอเสียที่ระบายความร้อนจะถูกปล่อยออกทางปล่องควันหลังจากเป็นไปตามมาตรฐานการปล่อยก๊าซเรือนกระจก ในขณะที่ตัวกลางที่ให้ความร้อนจะเป็นแหล่งความร้อนที่ทำให้แห้ง น้ำร้อนหรือไอน้ำในกระบวนการสำหรับโรงพิมพ์ ทำให้เกิดการแปลงและการใช้พลังงานความร้อนอย่างมีประสิทธิภาพ

เพื่อตอบสนองความต้องการพลังงานที่หลากหลายของโรงพิมพ์ ตัวแลกเปลี่ยนความร้อนสามารถปรับให้เข้ากับโหมดการแลกเปลี่ยนความร้อนต่างๆ ได้: หากจำเป็นต้องใช้แหล่งความร้อนสำหรับการทำให้แห้งในการพิมพ์ ลมร้อนสามารถส่งไปยังเตาอบเพื่อการทำให้แห้งได้โดยตรง โดยแทนที่ส่วนหนึ่งของแหล่งความร้อนที่ซื้อมา หากต้องการให้ความร้อนหรือน้ำในกระบวนการ สามารถสร้างน้ำร้อนได้โดยการทำความร้อนน้ำเย็น และเชื่อมต่อกับระบบทำความร้อนในโรงงานหรือวงจรน้ำในการผลิต โหมดการแลกเปลี่ยนความร้อนที่ยืดหยุ่นนี้ช่วยให้สามารถจับคู่สถานการณ์การใช้พลังงานที่หลากหลายของโรงพิมพ์ได้อย่างสมบูรณ์แบบ

3 มูลค่าการใช้งาน: ส่งเสริมการพัฒนาที่ยั่งยืนของโรงงานการพิมพ์ด้วยคุณประโยชน์สามเท่า
(1) การลดต้นทุนและปรับปรุงประสิทธิภาพ: ลดต้นทุนด้านพลังงานลงอย่างมาก
ต้นทุนพลังงานเป็นหนึ่งในค่าใช้จ่ายหลักสำหรับการดำเนินงานของโรงพิมพ์ และการใช้เครื่องแลกเปลี่ยนความร้อนแบบนำความร้อนกลับมาใช้หม้อไอน้ำสามารถลดการใช้เชื้อเพลิงของหม้อไอน้ำได้โดยตรง (เช่น ก๊าซธรรมชาติ ดีเซล ถ่านหิน ฯลฯ) ตามกรณีศึกษาของอุตสาหกรรม หลังจากติดตั้งเครื่องแลกเปลี่ยนความร้อนแล้ว การใช้พลังงานโดยรวมของโรงงานการพิมพ์สามารถลดลงได้ 15% -25% โดยที่การใช้เชื้อเพลิงของหม้อไอน้ำลดลงสูงสุดถึง 20% -30% ตัวอย่างเช่น โรงงานการพิมพ์ขนาดกลางที่ใช้ก๊าซธรรมชาติ 1 ล้านลูกบาศก์เมตรต่อปี สามารถประหยัดค่าเชื้อเพลิงได้หลายแสนหยวนในแต่ละปี และระยะเวลาคืนทุนของการลงทุนมักจะเพียง 1-2 ปี ซึ่งให้ผลประโยชน์ระยะยาวอย่างมาก
(2) การคุ้มครองสิ่งแวดล้อมสีเขียว: สอดคล้องกับแนวโน้มของการพัฒนาคาร์บอนต่ำ-
การใช้เครื่องแลกเปลี่ยนความร้อนแบบนำความร้อนกลับมาใช้หม้อไอน้ำไม่เพียงแต่ช่วยลดปริมาณการเผาไหม้เชื้อเพลิงและการปล่อยมลพิษ เช่น คาร์บอนไดออกไซด์ ซัลเฟอร์ไดออกไซด์ และไนโตรเจนออกไซด์ทั้งหมดเท่านั้น แต่ยังช่วยลดอุณหภูมิของก๊าซไอเสียให้ต่ำกว่ามาตรฐานการปล่อยมลพิษต่อสิ่งแวดล้อม และลดการปล่อยฝุ่นอีกด้วย ในเวลาเดียวกัน การรีไซเคิลพลังงานลดการพึ่งพาเชื้อเพลิงฟอสซิล ซึ่งสอดคล้องกับกลยุทธ์ "คาร์บอนคู่" ระดับชาติและทิศทางการพัฒนาคาร์บอนที่เป็นมิตรต่อสิ่งแวดล้อมและต่ำ-ของอุตสาหกรรมการพิมพ์ ช่วยให้องค์กรต่างๆ ผ่านการรับรองด้านสิ่งแวดล้อมและเพิ่มขีดความสามารถในการแข่งขันของแบรนด์ในอุตสาหกรรม
(3) เพิ่มประสิทธิภาพการผลิต: ปรับปรุงเสถียรภาพการทำงานของอุปกรณ์
การปล่อยก๊าซไอเสียที่อุณหภูมิสูง-โดยตรงสามารถนำไปสู่การกัดกร่อนของปล่องควันได้ง่ายและทำให้อุปกรณ์มีอายุเร็วขึ้น ในขณะที่ผลการระบายความร้อนของเครื่องแลกเปลี่ยนความร้อนสามารถป้องกันปล่องของหม้อไอน้ำและระบบไอเสียที่ตามมา ซึ่งช่วยยืดอายุการใช้งานของอุปกรณ์ นอกจากนี้ การใช้พลังงานความร้อนขั้นที่สองจะช่วยลดความถี่ในการ-เปิดและปิดหม้อไอน้ำ ทำให้การทำงานของหม้อไอน้ำมีเสถียรภาพมากขึ้น ลดความเสี่ยงที่อุปกรณ์จะล้มเหลว ช่วยให้มั่นใจในความต่อเนื่องของกระบวนการผลิตของโรงพิมพ์ และปรับปรุงประสิทธิภาพการผลิตทางอ้อม

4 ประเด็นสำคัญของการเลือกและการติดตั้ง
เมื่อเลือกเครื่องแลกเปลี่ยนความร้อนแบบนำความร้อนกลับมาใช้หม้อไอน้ำ โรงงานการพิมพ์จำเป็นต้องพิจารณาพารามิเตอร์หลัก เช่น ความจุหม้อไอน้ำ อุณหภูมิไอเสีย และความต้องการพลังงาน และมุ่งเน้นไปที่ปัจจัยหลักสามประการ: ประการแรก ประสิทธิภาพการถ่ายเทความร้อน ควรจัดลำดับความสำคัญของส่วนประกอบการแลกเปลี่ยนความร้อนที่มีประสิทธิภาพสูง เช่น ท่อความร้อนและท่อครีบ เพื่อให้มั่นใจถึงอัตราการใช้ประโยชน์ของการนำพลังงานความร้อนกลับมาใช้ใหม่ ประการที่สองคือความต้านทานการกัดกร่อนของวัสดุ ควันจากโรงงานการพิมพ์อาจมีส่วนประกอบที่มีฤทธิ์กัดกร่อนเล็กน้อย ดังนั้นควรเลือกวัสดุที่ต้านทานการกัดกร่อน- เช่น สแตนเลสและเหล็กคาร์บอนที่เคลือบด้วยอลูมิเนียมและสังกะสีเพื่อยืดอายุการใช้งานของอุปกรณ์ ประการที่สามคือความสามารถในการปรับตัว ซึ่งจำเป็นต้องปรับแต่งโมเดลตัวแลกเปลี่ยนความร้อนตามปริมาณไอเสียของหม้อไอน้ำและระดับสถานการณ์การใช้พลังงาน เพื่อหลีกเลี่ยงการสูญเสียทรัพยากรที่เกิดจาก "ม้าใหญ่ดึงรถเล็ก" หรือ "ม้าเล็กดึงรถใหญ่"
ในระหว่างขั้นตอนการติดตั้ง ควรให้ความสนใจกับการเชื่อมต่อที่ไร้รอยต่อระหว่างตัวแลกเปลี่ยนความร้อนและระบบไอเสียของหม้อไอน้ำเพื่อให้แน่ใจว่าก๊าซไอเสียจะไหลได้อย่างราบรื่น ท่อส่งสื่อแลกเปลี่ยนความร้อนจะต้องมีฉนวนเพื่อลดการสูญเสียความร้อน ในขณะเดียวกันก็จำเป็นต้องจองพื้นที่บำรุงรักษาเพื่อการบำรุงรักษาและทำความสะอาดรายวันในภายหลัง
5 บทสรุป
ในการแข่งขันที่รุนแรงมากขึ้นในอุตสาหกรรมการพิมพ์และการปรับปรุงข้อกำหนดด้านการปกป้องสิ่งแวดล้อมอย่างต่อเนื่อง เครื่องแลกเปลี่ยนความร้อนแบบนำความร้อนกลับมาใช้หม้อไอน้ำไม่ใช่ "อุปกรณ์เสริม" อีกต่อไป แต่เป็น "อุปกรณ์สำคัญ" สำหรับโรงงานการพิมพ์เพื่อให้บรรลุการอนุรักษ์พลังงาน การลดต้นทุน และการเปลี่ยนแปลงสีเขียว ด้วยการนำความร้อนเหลือทิ้งจากหม้อไอน้ำกลับมาใช้ใหม่อย่างมีประสิทธิภาพ จะช่วยแก้ไขจุดบกพร่องของการใช้พลังงานสูงในการผลิตการพิมพ์แบบดั้งเดิม ขณะเดียวกันก็สร้างผลประโยชน์ทางเศรษฐกิจและสิ่งแวดล้อมที่สำคัญสำหรับองค์กรต่างๆ ในอนาคต ด้วยเทคโนโลยีที่ทำซ้ำอย่างต่อเนื่อง เครื่องแลกเปลี่ยนความร้อนแบบนำความร้อนกลับมาใช้หม้อไอน้ำจะพัฒนาไปสู่ประสิทธิภาพ ความชาญฉลาด และความสามารถในการปรับตัวให้เข้ากับสถานการณ์เฉพาะที่สูงขึ้น กลายเป็นกำลังสำคัญในการสนับสนุนการพัฒนาคุณภาพสูง-ของอุตสาหกรรมการพิมพ์
