ระบบสร้างพลังงานความร้อนจากก๊าซไอเสีย

ที่ระบบผลิตพลังงานความร้อนจากก๊าซไอเสียเป็นชุดอุปกรณ์โคเจนเนอเรชั่นที่สมบูรณ์ซึ่งดักจับก๊าซไอเสียเสียอุณหภูมิสูง-จากเครื่องกำเนิดไฟฟ้า หม้อไอน้ำ เตาเผา เตาหลอมเหล็ก และเครื่องปฏิกรณ์เคมี โดยจะแปลงพลังงานความร้อนที่นำกลับมาใช้ใหม่เป็นพลังงานไฟฟ้าที่เสถียรผ่านการแลกเปลี่ยนความร้อน การหมุนเวียนไอน้ำ และเครื่องกำเนิดไฟฟ้ากังหัน ระบบนี้ลดการใช้เชื้อเพลิงหลักลงอย่างมาก ลดต้นทุนการซื้อไฟฟ้าจากโครงข่าย และตระหนักถึงการใช้พลังงานขยะคาร์บอนเป็นศูนย์-สำหรับโรงงานอุตสาหกรรมหนัก

องค์ประกอบของระบบที่สมบูรณ์

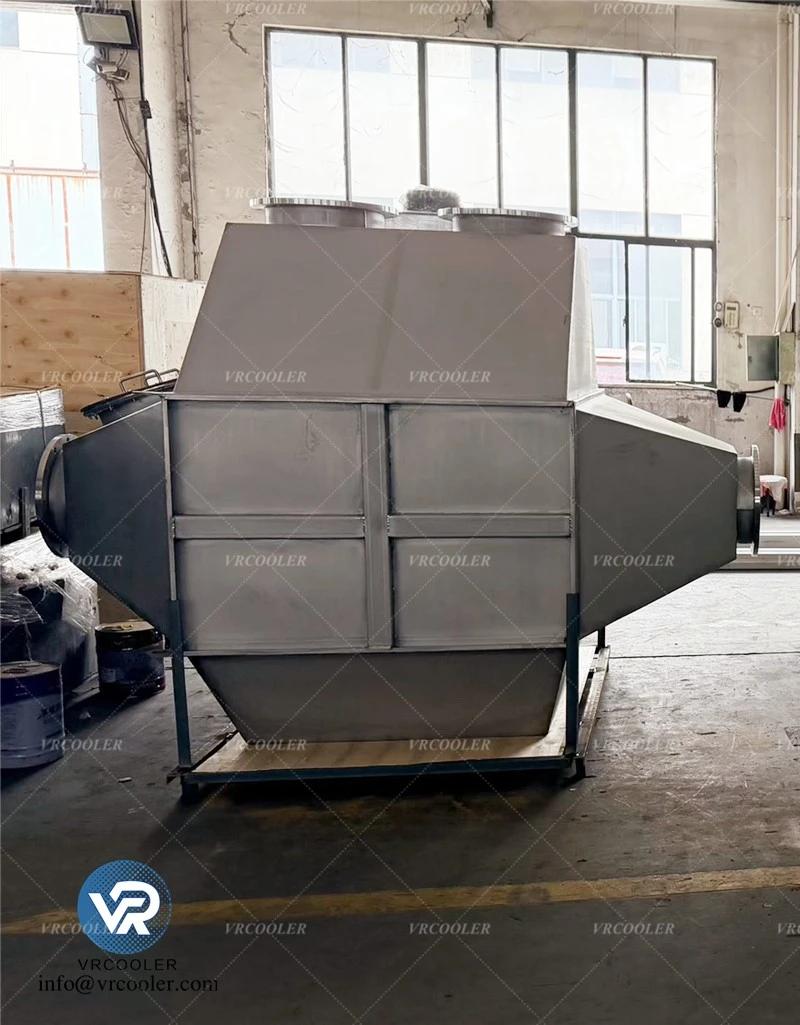

1. เครื่องแลกเปลี่ยนความร้อนจากก๊าซไอเสีย/หม้อต้มความร้อนเหลือทิ้งประสิทธิภาพสูง-
เครื่องแลกเปลี่ยนความร้อนแบบท่อครีบเชื่อมความถี่สูง-และ-หม้อต้มความร้อนทิ้งแบบท่อ ดูดซับความร้อนจากก๊าซไอเสียที่มีอุณหภูมิสูง- (200–650 องศา ) เพื่อผลิตไอน้ำอิ่มตัวหรือร้อนยวดยิ่ง. 316เหล็กกล้าไร้สนิม L ซึ่งเป็นตัวเลือกสำหรับก๊าซไอเสียที่มีฤทธิ์กัดกร่อน
2. อุปกรณ์เสริมการหมุนเวียนไอน้ำ
ถังป้อนน้ำ ปั๊มหมุนเวียน เครื่องกำจัดอากาศ วาล์วควบคุมความดัน อุปกรณ์ทำความสะอาดขี้เถ้า และตู้ควบคุมอัตโนมัติ
3. เครื่องกำเนิดกังหันไอน้ำ
กังหันแรงดันย้อนกลับขนาดเล็ก/ปานกลาง-หรือกังหันควบแน่นที่จับคู่กับเครื่องกำเนิดไฟฟ้าแบบซิงโครนัส จะแปลงพลังงานความร้อนของไอน้ำเป็นไฟฟ้ากระแสสลับที่ใช้งานได้
4. เทอร์มินัลการใช้ความร้อนเหลือทิ้ง (โหมด CHP เสริม)
ไอน้ำส่วนเกินหลังการผลิตกระแสไฟฟ้าสามารถนำกลับมาใช้ใหม่เพื่อให้ความร้อนในโรงงาน ดำเนินการน้ำร้อน หรือสายการอบแห้งเพื่อให้ได้ความร้อนและพลังงานรวม

หลักการทำงาน

1. ก๊าซไอเสียที่มีอุณหภูมิสูง-จะไหลผ่านหม้อต้มความร้อนเหลือทิ้ง โดยถ่ายเทความร้อนไปยังน้ำที่หมุนเวียนเพื่อสร้าง-ไอน้ำแรงดันสูง
2. ไอน้ำแรงดันสูง-อุณหภูมิสูง-จะผลักกังหันไอน้ำเพื่อหมุนและขับเคลื่อนเครื่องกำเนิดไฟฟ้าเพื่อส่งออกพลังงานไฟฟ้าสำหรับอุปกรณ์การผลิตในโรงงาน ระบบไฟส่องสว่าง และระบบเสริม
3. ไอน้ำแรงดันต่ำ-ที่ระบายออกจากกังหันจะถูกรีไซเคิลเพื่อให้ความร้อนทางอุตสาหกรรม หากมีความต้องการความร้อน (โหมดโคเจนเนอเรชั่น CHP)
4. ก๊าซไอเสียสะอาดที่ระบายความร้อนจะถูกระบายออกหลังจากการกำจัดซัลเฟอร์ไรเซชันและการกำจัดฝุ่น ซึ่งเป็นไปตามมาตรฐานการปล่อยมลพิษด้านสิ่งแวดล้อมอย่างสมบูรณ์

เราให้บริการโซลูชันโดยรวมแบบครบวงจร-แบบครบวงจร รวมถึงการคำนวณความร้อน การออกแบบโครงร่างระบบ การผลิตอุปกรณ์ คำแนะนำในการติดตั้ง และการฝึกอบรมการทดสอบการใช้งาน
ช่วงกำลังขับที่ปรับแต่งได้: 50kW – 10MW ซึ่งสอดคล้องกับการไหลของก๊าซไอเสีย อุณหภูมิ และความจุความร้อนเหลือทิ้งที่แตกต่างกัน
อุปกรณ์แลกเปลี่ยนความร้อนหลักทั้งหมดผ่านการทดสอบความดันอุทกสถิตและความหนาแน่นของอากาศ ได้รับการรับรองมาตรฐาน ISO 9001, CE, PED สำหรับการส่งออกโครงการทั่วโลก เราจัดหาเอกสารการส่งออกครบชุดและการสนับสนุนทางเทคนิคระยะยาว-หลังการขายในต่างประเทศ-

ระบบผลิตพลังงานความร้อนจากก๊าซไอเสียเปลี่ยนความร้อนจากก๊าซไอเสียที่ถูกทิ้งให้เป็นพลังงานไฟฟ้าอันมีค่า ช่วยให้ผู้ใช้อุตสาหกรรมลดค่าใช้จ่ายด้านพลังงาน ปรับโครงสร้างพลังงานให้เหมาะสม และบรรลุเป้าหมายความเป็นกลางของคาร์บอนด้วยการดำเนินงาน-ที่มั่นคงและเชื่อถือได้ในระยะยาว

ติดต่อทีมวิศวกรของเรา [email protected] เพื่อประเมินความร้อนเหลือทิ้ง การเขียนแบบแผนผังระบบ และใบเสนอราคาโดยละเอียดฟรี
